オートクレーブ気泡コンクリート (AAC) 製造の競争の激しい世界では、精度、スピード、一貫性が成功の鍵となります。 PLC システムは現代の自動化の基礎として台頭し、AAC シートの製造方法を変革しました。プログラマブル ロジック コントローラーを統合することで、AACシート生産ライン設備、メーカーは手動エラーを排除し、ダウンタイムを削減し、リアルタイムのプロセスの最適化を実現します。当社の工場では、ゼニスの PLC 駆動ソリューションを採用してから、スループットが 40% 向上し、廃棄物が大幅に減少しました。これらのシステムは、比類のない信頼性でバッチ処理、混合、切断、硬化を調整し、すべてのシートが正確な仕様を満たしていることを保証します。
PLC がなければ、AAC シートの生産は密度の不均一、切断の不均一、エネルギー効率の低下に悩まされます。ゼニスの高度な PLC 統合により、スラリーの準備からオートクレーブの制御までのあらゆる段階が同期されます。結果？歩留まりの向上、運用コストの削減、シームレスな拡張性。薄いシートを製造する場合でも、厚いパネルを製造する場合でも、適切に設計された PLC システムは、予知保全と品質保証のためのデータ バックボーンを提供します。この記事では、PLC が AAC シートの生産をどのように合理化するかを説明し、当社の装置の技術パラメータを示し、自動化に関する最も一般的な質問に答えます。当社の工場がインテリジェント AAC ソリューションで業界をリードする理由をご覧ください。
原材料のバッチ処理は AAC 品質の基礎です。石灰、セメント、砂、または石膏の割合がわずかに異なるだけでも、構造の脆弱化や表面の欠陥につながります。従来の手動バッチ処理はオペレーターの注意力に依存しており、疲労やエラーが発生しやすくなっています。私たちの工場は、計量と計量を自動化するために、ゼニスの PLC 制御のバッチング システムを導入しました。 PLC は集中データベースからレシピを読み取り、水分含有量と温度に基づいて各コンポーネントをリアルタイムで調整します。これにより、推測による作業が排除され、すべてのバッチが厳密な公差に準拠することが保証されます。
PLC 駆動のバッチ処理の主な利点は次のとおりです。
当社の AAC シート生産ライン装置は、産業用イーサネット経由で PLC と直接通信する高解像度センサーを使用しています。このシステムは最大 500 のレシピを保存でき、レシピ間の切り替えには 2 分もかかりません。さらに、PLC は 0.5% を超える偏差にフラグを立て、オペレーターがアラームを確認するまで生産を一時停止します。この積極的な品質管理により、工場監査で検証されたように、原材料の廃棄物が年間 18% 削減されます。規模拡大を目指すメーカーの場合、PLC バッチ処理により、各 AAC シートが均一な密度と圧縮強度を維持できるようになります。自動化しないと、バッチ処理の不一致が後の段階に連鎖し、切断亀裂や不均一なオートクレーブ処理が発生します。したがって、PLC 強化バッチ処理への投資はオプションではなく、プレミアム AAC シートの生産には不可欠です。
さらに、PLC はエンタープライズ リソース プランニング (ERP) システムと統合されているため、クライアントは材料の消費をリモートで監視できます。リアルタイム ダッシュボードには、バッチ ステータス、傾向グラフ、サイロ補充の予測アラートが表示されます。このレベルの洞察により、工場管理者は在庫を最適化し、ダウンタイムを削減できるようになります。要約すると、PLC システムはバッチ処理を潜在的なボトルネックから合理化されたエラーのないプロセスに変換します。ロード セルの校正と PID ループの調整におけるゼニスの専門知識により、お客様は毎日 99.8% のバッチ精度を達成しています。
バッチ化後の混合および鋳造段階で、スラリーの均質性と細孔構造が決定されます。混合が不均一であると、大きな空隙、沈降、またはグリーン強度の低下につながります。 PLC システムは、ミキサーの速度、持続時間、シーケンスを調整し、注入温度と水と固体の比率も制御します。当社の工場では、ゼニスの PLC を利用して、可変周波数ドライブ (VFD) を備えたプラネタリー ミキサーを管理しています。 PLC は、粉末の組み込み中に混合を加速し、その後、空気の閉じ込めを避けるために速度を下げます。温度センサーはデータを PLC に送信し、アルミニウム粉末の反応が最適になるように蒸気の噴射を 40 ～ 45 °C に維持するように調整します。
PLC によって実現される主な最適化には次のものがあります。
当社の AAC シート生産ライン装置には、混合曲線と鋳造ログを表示するタッチスクリーン HMI が搭載されています。オペレーターは、さまざまなシート密度 (300 ～ 800 kg/m3) に合わせて事前定義されたプログラムを選択できます。 PLC は安全インターロックも実装しています。金型が正しく配置されていない場合、ミキサーは排出できず、こぼれを防ぎます。最も価値のある側面の 1 つは、材料の温度変化を補償する適応アルゴリズムです。たとえば、セメントが通常より高温で到着した場合、PLC は混合時間を短縮して早期硬化を防ぎます。この動的制御により、スラリーが均一に上昇し、微細で均一に分布した細孔を備えた AAC シートが製造されます。当社のお客様は、PLC 管理の混合に切り替えた後、不合格シートが 25% 減少したと報告しています。さらに、システムはすべての鋳造サイクルを記録し、異常の根本原因分析を可能にします。 PLC は人間の介入を減らすことで、シフト変更やオペレータのスキル レベルによって引き起こされる変動を排除します。大量生産ラインの場合、この一貫性は生産コストの削減と顧客満足度の向上に直接つながります。ゼニスのコミッショニング チームは、各 PLC プログラムがお客様の特定の原材料と気候条件に合わせて調整されていることを確認し、初日から効率を最大化します。
緑色の AAC ケーキを正確なシートに切断し、オートクレーブ処理するには、複数の軸にわたる同期が必要です。切断時の位置ずれはエッジの欠けや寸法誤差の原因となり、硬化が不適切な場合はトバモライトの形成が不完全になります。 PLC システムは、切断ワイヤの張力、切断フレームの速度、オートクレーブの温度/圧力ランプを調整します。私たちの工場ではゼニスの PLC を採用し、アブソリュートエンコーダーを備えたワイヤー切断機を管理しています。 PLC は、ケーキ密度に応じて切断フレームが 0.5 ～ 2 m/min で移動することを保証し、ワイヤーの破損や表面の抵抗を防ぎます。同時に、PLC は閉ループ空気圧レギュレーターを介してワイヤーの張力を調整し、シートの長さと幅で ±1 mm の切断公差を達成します。

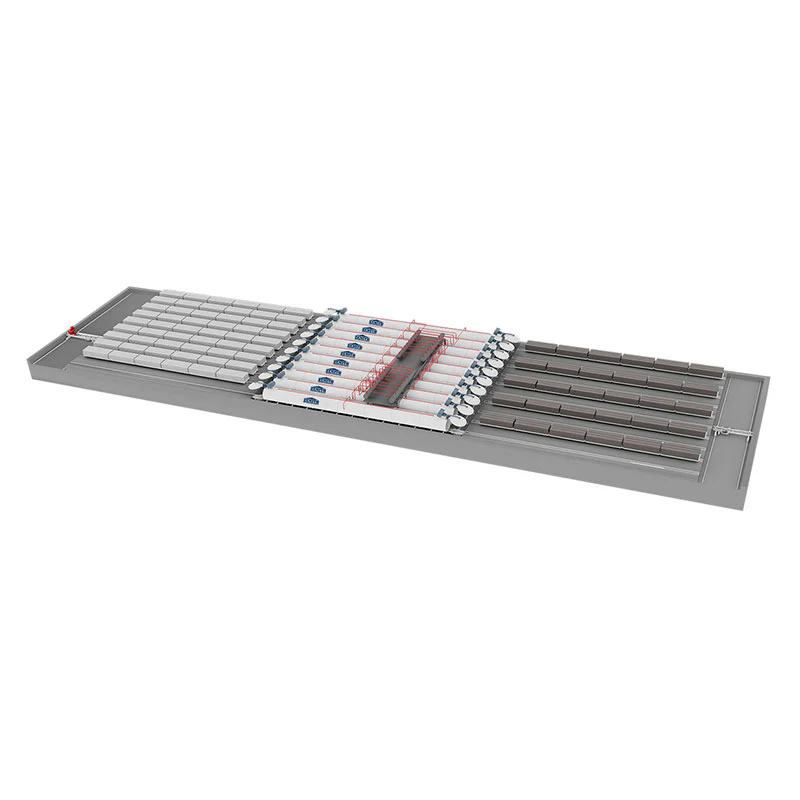

オートクレーブ処理中、PLC は、事前真空、加熱、定圧、冷却という複数の段階で事前に定義された硬化サイクルを実行します。圧力トランスミッターと熱電対をリアルタイムで監視し、理想的なランプレートに従うように蒸気バルブを調整します。圧力が設定値を超えると、PLC は熱ショックを避けるために排気バルブを徐々に開きます。この正確な制御により、結晶質 CSH 相の形成が最大化され、シート強度が ASTM 規格に従って 4 ～ 6 MPa に向上します。当社の AAC シート生産ライン装置には安全オーバーライドも含まれています。オートクレーブのドアが密閉されていない場合、PLC がサイクルをロックし、自動的に圧力を排出します。各オートクレーブ バッチからのデータは、認証と保証の目的で保存されます。
PLC 制御による切断と硬化の追加の利点:
当社の工場では、PLC の統合により切断不良が 5% から 1% 未満に減少したことが文書化されています。さらに、一貫した硬化によりソフトスポットやひび割れがなくなり、シートの爪保持力と断熱性が向上します。強化 AAC シートを製造するメーカーの場合、PLC は鋳造前のスチール メッシュ ケージの配置も制御し、切断後に中央に保持されるようにします。このような自動化がなければ、手動で取り扱うと補強材が外れ、構造上の破損につながることがよくあります。したがって、現代の建築需要を満たす高品位の AAC シートの製造には PLC が不可欠です。ゼニスは、PLC プログラミングとトラブルシューティングに関する完全なトレーニングを提供し、チームが最高のパフォーマンスを維持できるように支援します。
AAC シート生産ライン機器を選択する場合、購入者は生産量、品質、運用コストに直接影響する主要なパフォーマンス指標を評価する必要があります。以下は、世界中の工場設備からのデータに基づいた、ゼニスの PLC 統合システムの仕様の詳細な表です。これらのパラメータは、PLC 制御により各生産フェーズの正確な制御がどのように可能になるかを示しています。
| パラメータ | 値の範囲 | PLC制御機能 |
| バッチング精度 (コンポーネントごと) | ±0.2%～±0.5% | 自動風袋補正付きクローズドループ計量 |
| 混合速度（可変） | 0～1500rpm | VFD 制御のレシピ固有の速度プロファイル |
| 1型あたりの鋳造時間 | 45～90秒 | インターロックチェック付きシーケンシャルロジック |
| 切断公差（長さ/幅/高さ） | ±1mm～±1.5mm | サーボ位置決めとワイヤー張力調整 |
| オートクレーブの圧力範囲 | 0.8～1.2MPa | ランプ/ソークプログラミングによる PID ループ |
| オートクレーブの温度範囲 | 180℃～200℃ | マルチゾーン熱電対フィードバック |
| サイクルタイム (完成したシートまでのバッチ処理) | 8～12時間（硬化含む） | PLCに統合された生産スケジューラ |
| m3あたりのエネルギー消費量 | 35～45kWh | デマンドベースの蒸気およびモーター制御 |
| PLCスキャンサイクルタイム | < 10 ミリ秒 | リアルタイムの I/O 更新とアラーム処理 |
| データの保持 | ローカル SD カードで 5 年間 | イベントログとレシピのバックアップ |
当社の工場は 20 年にわたってこれらのパラメータを改良し、ゼニスの AAC シート生産ライン機器がラインごとに年間最大 300,000 m3 の安定した生産量を確実に提供できるようにしました。傾向をログに記録し、シフト レポートを生成する PLC の機能は、お客様が EN 12602 や ASTM C1693 などの厳格な品質認証を満たすのに役立ちます。さらに、安全な VPN を介したリモート アクセスにより、ゼニスのサポート チームは問題を即座に診断できるため、平均修復時間を短縮できます。装置を比較するときは、バッチ精度と硬化制御に注目してください。これらはシート強度と寸法安定性に最も大きな影響を与えます。 PLC 自動化により、廃棄物と人件費が削減され、お客様は 18 か月未満の投資回収期間を達成できます。これらのパラメータを原材料や生産目標に合わせてカスタマイズする方法については、お問い合わせください。
PLC システムは現代の AAC シート生産の中枢であり、バッチ処理からオートクレーブ処理までの各段階を変換します。これらは人的エラーを排除し、リアルタイムの調整を提供し、比類のない一貫性を実現します。私たちの工場は統合されています天頂の PLC ソリューションを世界中の AAC シート生産ライン機器に導入し、歩留まりの向上と運用コストの削減を実現します。重要なポイント: PLC 制御のバッチ処理により、±0.2% の精度が保証されます。混合と鋳造が原材料の変動に適応できるようになります。切断公差は±1 mmまで縮小します。オートクレーブサイクルは理想的な圧力と温度のプロファイルに従います。上の技術パラメータの表は、自動化の目に見えるメリットを示しています。 PLC 駆動の装置を採用することにより、メーカーは廃棄物を最大 25%、エネルギー使用量を 12%、不良品を 80% 以上削減します。マージンが効率に依存する業界では、PLC は贅沢品ではなく必需品です。競争力を維持するには、ビジネスに合わせて拡張できるインテリジェント システムに投資してください。
PLC が AAC シートの欠陥を防ぐ最も重要な生産段階は何ですか?
最も重要な段階は原料のバッチ処理です。石灰やセメントの割合がわずかに異なるだけで、AAC の最終的な密度と強度が変化するためです。 PLC はロード セルと流量計を使用して各コンポーネントをリアルタイムで調整し、標準精度は ±0.2% です。当社の工場では、手動バッチ処理では 12% のシートが圧縮テストに不合格となりましたが、PLC バッチ処理ではその割合が 0.5% 未満に減少したことがわかりました。正確なバッチ処理がなければ、その後の混合、切断、硬化で基本誤差を補正できません。したがって、PLC システムは多くの品質問題の根本原因に直接対処します。
PLC システムは AAC シートのオートクレーブ処理におけるエネルギー消費を削減できますか?
はい、かなりです。 PLC はランプ/ソーク制御とデマンドベースの蒸気調整を実装し、温度や圧力のオーバーシュートによるエネルギーの無駄を防ぎます。ゼニスの AAC シート生産ライン装置では、PLC が蒸気の流れをケーキの正確な熱吸収率に合わせることで、オートクレーブのエネルギー使用量を 12 ～ 15% 削減します。さらに、PLC はオフピーク電力時間中にオートクレーブ サイクルをスケジュールし、凝縮熱を回収できます。当社のお客様は、オートクレーブ 1 台あたり年間 30,000 kWh 以上の節約を報告しています。 PLC を最適化しないと、手動バルブ制御により圧力スパイクや不必要なベントが発生し、燃料代が最大 20% 増加することがよくあります。
PLC の統合により、異なる AAC シート サイズ間の切り替え効率がどのように向上しますか?
PLC システムは複数の切断レシピを保存し、サーボ ドライブを介して切断ワイヤまたはフレームの位置を自動的に変更します。 20 本以上の切断ワイヤーを手動で調整する (2 ～ 3 時間かかり、誤差が生じる) 代わりに、オペレーターは HMI で新しいシート寸法を選択するだけです。 PLC は各ワイヤを 5 分以内にプログラムされた位置に移動し、再現性は ±0.2 mm です。当社の工場ではゼニスのレシピ管理を採用し、600x2000mmから1200x6000mmまでのサイズに対応しています。この機敏性により、メーカーは長いダウンタイムを発生させることなくカスタムオーダーに対応できます。対照的に、手動切り替えでは、試運転中にミスカットや無駄なケーキが発生することがよくあります。
PLC は AAC シート生産ライン機器にどのような予知保全機能を提供しますか?
PLC は、ミキサー、ワイヤー カッター、オートクレーブ ドアなどの主要コンポーネントの振動、消費電流、サイクル タイム、温度を継続的に監視します。パラメータが正常範囲外になる傾向がある場合 (例: ミキサー モーター電流がベースラインを 10% 上回るなど)、PLC は故障が発生する前にアラートを生成します。当社の工場には、ワイヤー切断やオートクレーブシールの残り耐用年数を計算するゼニスの診断ソフトウェアが統合されています。この予測アプローチにより、計画外の停止が 70% 削減され、機器の寿命が 25% 延長されます。このような機能がなければ、メーカーは事後保全に頼っており、コストのかかる生産停止や安全上のリスクにつながります。
PLC 制御の AAC ラインを使用して、リモート監視とトラブルシューティングは可能ですか?
絶対に。最新の PLC には産業用イーサネット ポートと安全な VPN 機能が搭載されており、ゼニスのエンジニアはどこからでも制御システムにリモート アクセスできます。現場に行かなくても、ライブデータを確認したり、PID パラメータを調整したり、新しいファームウェアをアップロードしたりできます。当社の工場は、一般的な問題の 90% に対するリモート診断をサポートしており、平均修理時間を 48 時間から 4 時間に短縮します。 PLC は、低圧やバッチ逸脱などのアラームについて、自動電子メールまたは SMS アラートも送信します。この接続により、ダウンタイムが最小限に抑えられ、専門家によるサポートがすぐに利用できるようになります。遠隔地にあるプラントにとって、リモート アクセスは高い稼働時間を維持するための変革をもたらします。
完全に自動化された高効率の製造に向けて次のステップを踏みましょう。ゼニスの PLC 統合 AAC シート生産ライン設備は、世界中の 200 以上の工場で廃棄物を削減し、エネルギーコストを削減し、優れたシートを生産するのに役立ちました。今すぐ当社のエンジニアリングチームにお問い合わせください無料のコンサルティングとカスタマイズされた ROI 分析をご利用いただけます。私たちの工場の専門知識がどのようにしてお客様の競争上の優位性となるかをご紹介します。
